產品概述：
普天同創(chuàng)生產精細分度值和高分辨力型微分頭（螺旋測微器），不銹鋼材質，硬質合金測量面，純機械式器件。該微分頭由滑動量桿、量桿套筒、讀數內筒、讀數外筒及高精密螺紋付組成，依據螺旋放大的原理制成的，即螺桿在螺母中旋轉一周，螺桿便沿著旋轉軸線方向前進或后退一個螺距的距離。（球測面 棘輪測力）
指標參數：
測量范圍0~25㎜（最大量程25㎜）
精度 ±0.003㎜
分辨率 0.01㎜
位移變化讀數：
L=（a+0.001b+0.0001c）-(a0+0.001b0+0.001c0)
a—內筒毫米刻線讀數
b—外筒刻線讀數
c—游標刻線讀數
a0 b0 c0 為相應位移變化前讀數
（注：可定制各類非標微分頭）
|

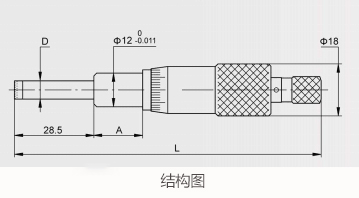

測量范圍(mm/in) |
分度值(mm/in) |
d (mm) |
D×L1 (mm) |
L (mm) |
|
0-25mm |
0.001mm |
Φ6.5 |
Φ13×17 |
118 |
|
0-6.5mm |
0.01mm |
Φ3.5 |
Φ6×6.5 |
37 |
|
0-13mm |
0.01mm |
Φ5 |
Φ9.5×9.5 |
58.5 |
|
0-15mm |
0.01mm |
Φ5 |
Φ9.5×9.5 |
61 |
|
0-25mm |
0.01mm |
Φ6.5 |
Φ13×17 |
118 |
|
0-25mm |
0.01mm |
Φ6.5 |
Φ13×16 |
107 |
|
0-0.25" |
0.001" |
Φ3.5 |
Φ6×6.5 |
37 |
|
0-0.5" |
0.001" |
Φ5 |
Φ9.5×9.5 |
58.5 |
|
0-0.6" |
0.001" |
Φ5 |
Φ9.5×9.5 |
61 |
|
0-1" |
0.001" |
Φ6.5 |
Φ13×17 |
118 |
